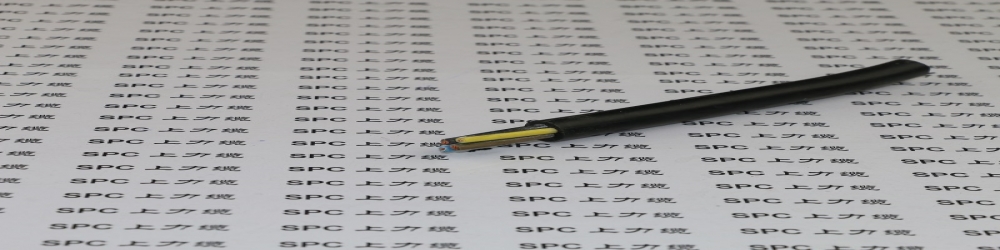

總屏蔽鋼帶鎧裝變頻電纜 BPFPGP2-22 高溫線

BPFPGP2-22氟塑料絕緣氟塑料護套銅絲編織分屏蔽銅帶繞包總屏蔽鋼帶鎧裝變頻電纜  SPCFC-TEFLON-FCKGG變頻電纜

電纜應用：

變頻電源和變頻電機之間連接

耐低溫、高溫、強化學物質侵蝕或安裝空間狹小、無法使用傳統電纜的各種工業領域

造紙、化工、冶金、石油、發電、礦山、機車、機械制造、船舶等重工業

電纜產品結構：

導體：單股或多股裸銅絲絞合(鍍錫銅絲可選)，符合GB/T 3956-2008及IEC 60228：2004第1類或第2類導體

絕緣：聚全氟乙丙烯

芯線：芯線顏色符合 HD 308 S2 VDE 0293-308 色標

彩色或編碼芯線，4芯帶黃綠雙色線（可選）

分屏蔽：裸銅線或鍍錫銅線編織，編織密度≥80%

絞合：芯線絞合成纜（3+3型的接地保護導體呈三角形被均勻對稱地分布在動力線之間）

總屏蔽：采用0.05mm~0.10mm的軟銅帶重疊繞包

內襯：采用擠包或者繞包非吸濕性材料；擠包的內襯層應不粘連絕緣線芯，繞包的內襯層可采用雙層或多層重疊繞包

鎧裝：厚度為0.2mm的涂漆鋼帶貨鍍鋅鋼帶鎧裝，符合GB/T

2952.1-1989之要求

護套：硅橡膠/高抗撕硅橡膠（阻燃護套可選）

護套顏色：黑色或紅色，可根據客戶需要定制各種顏色

電纜特性：

電纜的長期工作溫度應不超過180℃

耐高溫、耐低溫、耐酸堿、耐老化、耐潮濕、低電容、低耦合電阻

低電容設計允許變頻器和發動機之間的長距離電纜連接

承受較大的機械外力，可直接地埋

具有較強的抗電磁干擾能力

阻燃性：通過GB/T 18380-2008不延燃試驗

電纜技術參數：

工作電壓：600/1000V

測試電壓：3500V

絕緣電阻：≥ 20 MΩ . Km （20℃）

彎曲半徑：15 X D（電纜外徑）

工作溫度：固定安裝 -60 ~ +180℃
