GYTA33松套管層絞式鋼絲鎧裝光纜

GYTA33松套管層絞式鋼絲鎧裝光纜

產品描述：

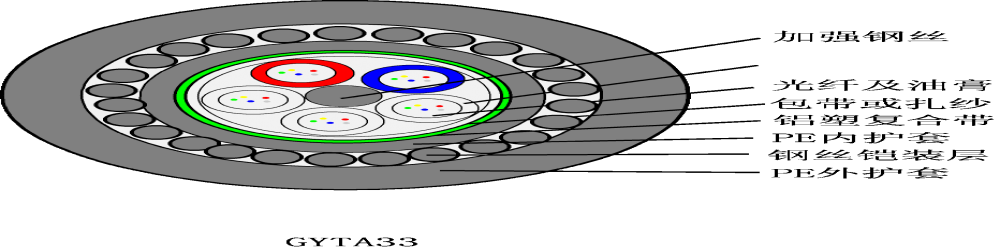

GYTA33光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯，松套管(和填充繩)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充膏。涂塑鋁帶(APL)縱包后聚乙烯內護套，鋼絲鎧裝后，聚乙烯外護套成纜。

產品特點：

l 精確控制光纖的余長保證了光纜具有很好的抗拉伸性能和溫度特性；

l 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關健性的保護；

l 根據光纜的抗拉力要求設計鋼絲鎧裝層中鋼絲的根數及外徑保證了光纜的拉伸性能；

l PE護套具有很好的抗紫外線輻射性能及耐環境應力開裂性能；

l 采用下列措施來確保光纜的防水性能：

單根鋼絲中心加強件；

松套管內填充特種纖膏；

100%纜芯填充。

技術參數：

光纜芯數 光纜直徑D 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N) 長期/短期(N)

2~30 15.0 424 4000/10000 3000/5000

32~60 16.3 483 4000/10000 3000/5000

62~72 17.5 558 4000/10000 3000/5000

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 12.5倍光纜外徑

動態  25倍光纜外徑

適用：直埋、水下
