GYXTC8S八字型自承式中心管式光纜

GYXTC8S八字型自承式中心管式光纜

產品描述：

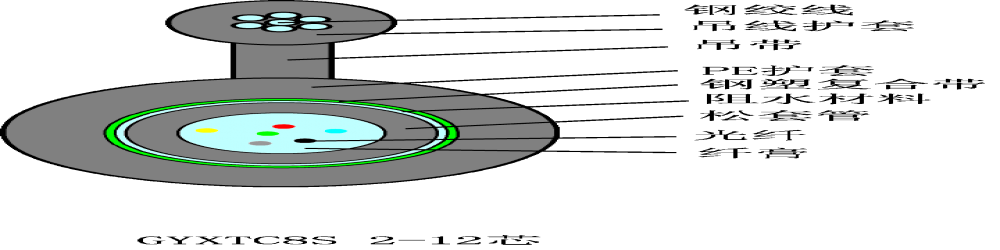

  標準8字型自承式中心管式光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是松套管，松套管外用雙面涂塑(皺紋)鋼帶縱包，鋼帶和松套管中間的阻水帶保證了光纜的緊湊和縱向阻水，并與鋼絞線平行放置同時擠8字型護套成纜。

產品特點：

? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

? 架設時無須另放鋼絞線，提高施工速度3-4倍

? 采用下列措施來確保光纜的防水性能

    松套管外放置阻水帶

    松套管內填充特種纖膏

    良好的阻水材料防止光纜縱向滲水

技術參數：

   鋼絞線規格7*1.2，鋼絞線護套標稱厚度為1.0mm，纜芯護套標稱厚度1.6mm。

光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)

2-12 7.4 140 1000/4000 1000/3000

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 10倍光纜外徑

動態 20倍光纜外徑

適用：自承式架空、跨距150米以下
